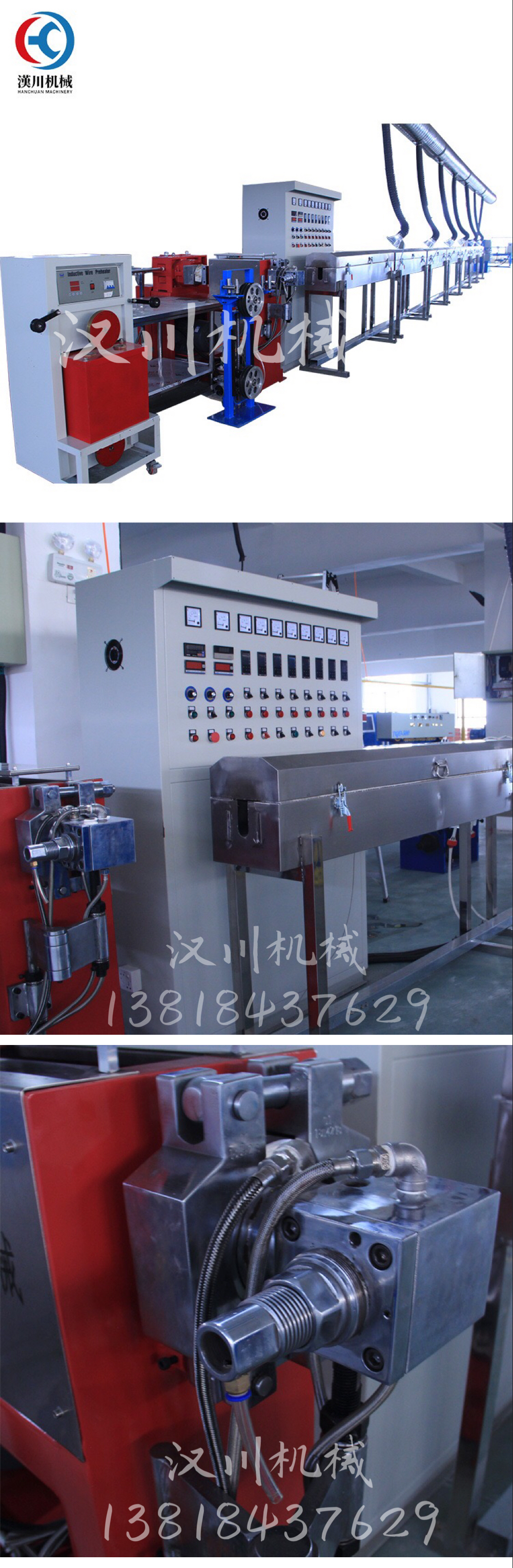

成 品 展 示

一、硅膠發熱線擠出機用途：

適用于各類碳纖維硅膠發熱線、高溫硅膠（硅橡膠）電線電纜和高溫硅膠（硅橡膠）套管擠出生產。

1、適用導體芯線徑：ф0.5mm-ф2.0mm

2、完成外徑：ф0.8mm-ф3.0mm（線材）

3、押出線速：180M/MIN。（1.8mm線徑）

4、線材同心度95%以上。

5、電源3相380V，機械中心高1000mm。

6、本機顏色：天藍

二、設備構成規格：

1、雙軸張力放線架ф630

（1）、使用線軸尺寸￠630

（2）、給線線速：MA*400/MIN

（3）、頂軸方式：有軸式

（4）、制動：機械式張力

2、銅線整直臺

（1）、ф50三排溝整直輪3個

（2）、可依需要上、下調整

（3）、中心高度1000M/M

3、押出主機

（1）、動力:15HP馬達+15HP變頻器

（2）、減速齒輪箱：齒箱采用硬面齒輪，齒輪經精密研磨，濺油式潤滑

 （3）、螺桿：直徑：ф65MM    BM規格    L/D：11：1轉速：0-35轉BRM

材質：38GrMoAlA優質碳素合金鋼，所有塑料通道研磨

表面處理：電鍍硬鉻0.07厚，硬度HRC60度。

（4）、螺缸：材質：38GrMoAlA   表面處理：先調質處理再加工（離子兩次氮化）

硬度：HRC62度以上      內部水循環結構

（5）、押出機頭可調節式，內部水循環結構，材料：進口鋼經電硬鉻處理。

4、外徑測控儀

    紅外線測量,精準度高

5、硫化爐20M

（1）、共分10段，每段2米，規格400*400*2000（外）

（2）、有效硫化長度40米,往返一次來完成

（3）、發熱材料：不銹鋼發熱管，最升溫400度，溫度可調

（4）、保溫材料：進口保溫棉+10MM隔熱板，保溫效果好使?fàn)t表面溫度不燙手

（5）、加熱形式：溫控表配合發熱管實現溫隨意度可調

6、印字機

（1）、普通型

（2）、油墨印字

（3）、不銹鋼油墨盒2個

7、電器控制總柜：

（1）、溫控表規格72*72    共10個

（2）、電流表規格72*72    共10個

（3）、選擇開關￠25        共10個

（4）、指示燈￠25         共10個

（5）、變頻控制，聯動調速

（6）、變頻器15HP 1個,3HP 1個，3HP 1個

（7）、電源開關控制,排氣扇散熱

（8）、線徑顯示器,含測控儀

（9）、頻率顯示器,電位器,啟動停止等

8、雙輪式引取機

（1）、動力：3HP馬達+變頻器

（2）、型式：雙輪式

（3）、引取線速：最400M/MIN

（4）、引取輪：材質：合金鋁，輪徑：ф400MM  主動輪：U型溝，4溝（平衡校正）

9、儲線架（8米）

（1）、型式：水平式

（2）、動力：1HP減速馬達配合與5KG/M磁粉離合器

（3）、傳動：多芯式鋼索

（4）、儲線長度：180M（MAX）

（5）、導輪：直徑150MM

（6）、材質：合金鋁  輪數：前10輪+后11輪

（7）、緩沖防撞裝置：壓縮彈簧，克服磁粉離合

（8）、雙檢出裝置：同步儀線性張力控制

（9）、安全裝置：前后端設極限行程監控，斷線急?？刂?/span>

（10）、控制箱：置于儲線架入線轉向?qū)л喬帲刂疲篋C-0-24V電源馬達正逆制，張力調整VR，張力安培指示表，電源指示燈。

10、過粉機（電熱式）

（1）、正反螺旋堆積式

（2）、普通電熱式，功率1.1KW

（3）、自動溫控裝置0-150℃

11、火花試驗機

（1）、 機型：ST-15A型

（2）、 最檢出電壓15KVA

（3）、 符合GB3048.9標準

（4）、適應：電線電纜產品在線運動狀態下的耐壓測試

（5）、線徑范圍：￠0.3-15mm

（6）、報警：LED報警指示，可選擇與收線機聯動報警自動停機

12、雙軸收線打并機

（1）、ф400-ф600軸HOLф35-70MM通用或客戶提供尺寸

（2）、動力3HP馬達+變頻器，與儲線聯動或單動

（3）、采用5Kg雙軸電磁離合器，兩軸可交替打并收盤；

（4）、計米到位自動停機且報警提示

（5）、ф20型強力光桿排位器（排距排幅均可調節）

（6）、最卷取速度適應線速400M/MIN
